標準	GB
材質	碳鋼
產地	上海
工作溫度	常溫
公稱通徑	DN20-DN300
公稱直徑	DN20-DN300
規格	DN20-DN300
連接形式	法蘭
流動方向	單向
密封形式	軟密封型
驅動方式	電動
適用介質	油品 蒸汽
外形	中型
形態	球式
用途	調節
壓力環境	常壓
主體材料	碳鋼
品牌	滬工閥門
型號	ZDLN-16C
加工定制	是
通道位置	直通式

產品概述

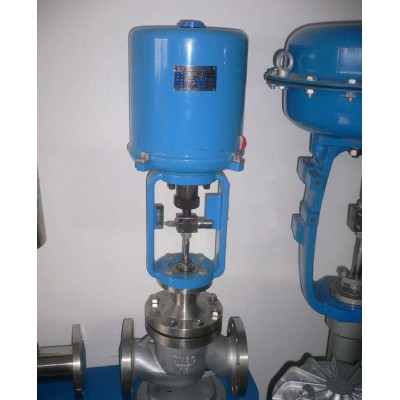

ZDLP,ZDLN型電子式電動單座,雙座調節閥,是由直行程電子式電動執行機構和直通雙導向式單座,雙座閥組成.具有結構緊湊,動作靈敏,壓降損失小,閥容量大,流量特性良好,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛應用于精控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值. 結構特點: 1．ZDLP,ZDLN型電子式電動單座,雙座調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采用機電一體化結構,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數良好調節控制. 2．ZDLP型,ZDLN型單座,雙座調節閥按作用模式可分； 正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》 反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》 3．ZDLP型電動調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,適用于允許泄漏小且閥前閥后壓差不大的工作場合. 4．ZDLP型電動單座調節閥為直通低流阻單座上,下雙導向式結構,它只有一個閥座和一個柱塞形閥芯具有密閉性能好,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,上下閥桿的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合. 5．ZDLN型電動調節閥為直通雙座鑄造球形閥,雙座柱塞型閥芯,適用于壓差大,流量大且不是很清潔的介質和泄漏要求不嚴格的場合 6．ZDLN型電動雙座調節閥為直通低流阻雙座上,下雙導向式結構,閥芯在位移過程中穩定可靠,雙座閥閥體內有兩個閥芯閥座組成,流體介質通過上下閥芯閥座流出,具有流量大,允許壓差大,不平衡力小,是一種平衡式結構雙座閥 7．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性值:等百分比(對數)性,直線特性 本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制. 有標準常溫型,高溫散熱型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-100~+500℃. 執行機構主要技術參數

型號	輸出推力N	速度mm/s	最大行程	型號	輸出推力N	速度mm/s	最大行程(mm
381LSA-08 381LXA-08	800 800	4.2 4.2	30	PSL201	1000	0.4/1.2	50
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30	PSL202	2000	0.4/1.2	50
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60	PSL204	4500	0.4/1.2	50
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60	PSL208	8000	1.0	50
381LSC-65	6500	2.8	100	PSL210	10000	1.0	50
381LSC-99	10000	2.0	100	PSL312	12000	1.0	65
381LSC-160	16000	1.0	100	PSL325	25000	1.0	100
(信號線用屏蔽線) 防護等級:相當IP55隔爆標志:ExdⅡBT4帶手柄				(信號線用屏蔽線) 防護等級:IP65帶手輪

  性能指標

項目			指標值
基本誤差％			381L ±2.5；PSL±1.0
回差％			381L ±2.0；PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50:1
額定行程偏差％			2.5

    允許壓差MPa (ZDLP型)

公稱通徑	20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑	20	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差 MPa	2.0	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16	1.1	0.5

允許壓差MPa (ZDLN型)

公稱通徑	20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑	20	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差 MPa	≤公稱壓力											4.0	3.4

主要零件材料及適用溫度,介質

公稱通徑mm		DN15-DN300
材料代號		C(WCB)	P(304)	R(316)
主要 零件	閥體,閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr182Ti(316)
	閥芯,閥座	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr182Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr182Ti
	填料	V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
	墊片	增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片
	推桿,襯套	2Cr13
適用 工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4:≤200℃	-40～+250 F4:≤200℃	-40～+250℃F4:≤200℃
	高溫型	-30～+450℃	-40～+500℃	-40～+500℃
	低溫型		-40～-60℃,-60～-100℃

 主要技術參數

公稱通徑mm			20	25	32		40	50	65	80	100	125	150	200	250		300
閥座直徑mm			20	25	32		40	50	65	80	100	125	150	200		250	300
額定流量 系數Kv	單座		5	8	12		20	32	50	80	120	200	280	450	800		1200
	雙座			10	16		25	40	63	100	160	250	400	630	1000		1600
額定行程L(mm)			10	16		25			40			60				100
執行器型號		3810L	381LS-8	381LS-20			381LS-30		381LS-50			381LS-65				381LS-99
		PSL	PSL201	PSL202			PSL204		PSL208			PSL312				PSL325
		防爆型	381LX-20				381LX-30		381LX-50			381LX-65				381LX-99
電源電壓			AC220V 50Hz
信號范圍			4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式			電開式(K)型,電關式(B)型
故障狀態時			全開,全關,自鎖保位
流量特性			等百分比,直線,快開性
允許泄漏量(L/h)			單座閥:≤10-4×閥的額定容量；雙座閥:≤10-3×閥的額定容量
固有可調比R			50:1
公稱壓力PN(MPa)			1.62.5 4.0 6.4

產品應用規范 性能GB/T7387 結構長度GB/T12221-05材料:GB/T12228~12230 法蘭連接:JB/T79-94 GB/T9113 符合:IEC60534標準

外形尺寸   公通徑 20 25 32 40 50 65 80 100 125 150 200 250 300 L(mm) PN1.6MPa 180 185 200 220 250 275 305 350 410 450 550 670 770 PN4.0MPa 185 190 210 230 255 285 310 355 425 460 560 690 800 PN6.4MPa 190 200 220 240 265 295 320 370 440 475 570 752 820 H1(mm) 單座 60 115 120 130 145 180 195 200 245 255 295 380 435 H1(mm) 雙座   120 120 140 145 190 210 220 270 280 320 450 465 配PSL H(mm)≈ 普通型 704 747 835 910 955 1100 1120 1140 1210 1220 1270 1810 1890 散熱片型 855 898 990 1060 1110 1277 1195 1320 1420 1430 1490 2066 2140 D(mm) 176 225 配381L H(mm)≈ 普通型 620 680 683 758 768 990 1022 1050 1340 1360 1440 1710 1770 散熱片型 770 830 835 910 920 1160 1195 1220 1540 1570 1660 1960 2030 D(mm) 225 310 低溫型 -100℃ H2 500 600 700     H≈ 1110 1120 1310 1320 1330 1460 1478 1497 1850 1860 1900
