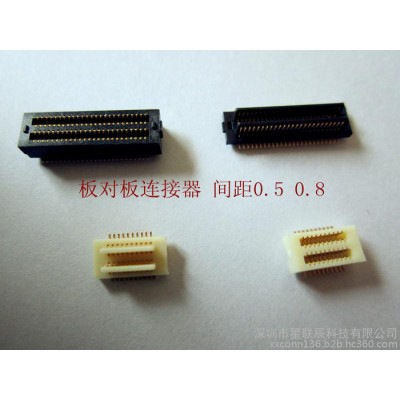

板對板連接器，側插板對板連接器

適用于MP3、手機、數碼相機、筆記本電腦、PDA等新興的便攜式電子產品。 單排／雙排板對板連接器,腳間距：0.4mm＆0.5mm＆0.8mm 厚度(合高)：2.5mm，3.0mm，3.5mm，4.0mm，4.5mm，5.0mm，5.5mm，6.0mm，6.5mm，7.0mm  PIN數量：10P---100P。

經過市場10年驗證，完全替代目前市場上的板對板連接器
品**良，價格優(yōu)勢。交貨期小于7天。

電氣性能：

額定電壓：AC DC 60（V）

耐    壓：250（V/min ）

     額定電流：0.5A/Terminal

     絕緣電阻：2000 m（Ω）

     導通電阻：30 m（Ω）

     溫度范圍：-55--85（℃）

1、間    距：      0.3MM  0.4MM  0.5MM  0.65MM  0.8MM

2、PIN   數：     10P 12P 14P 16P 18P 20P 22P 24P 26P 28P 30P

   32P 34P 36P 38P 40P 42P 44P 50P60P 80P

3、規(guī)    格：      單卡槽、雙卡槽  定位柱  無定位柱

4、顏    色：     米色  咖啡色  白色 黑色

5、公母合高：      0.6MM 0.9MM1.0MM 1.25MM 1.5MM 1.85MM 2.0MM2.5MM

3.0MM 4.0MM4.5MM 5.0MM 6.0MM 7.0MM8.0MM

6、主流材料：     塑膠類  LCP PA9T

銅材類：鈹銅 磷青銅

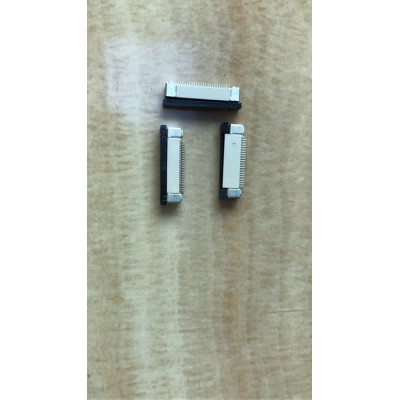

TYPE:0.5mm pitch B- TO- B （側插） Female

0.5mm B-TO-B Conn

Deion：

Electrical

Voltage: 50V AC(RMS)/DC

Cruuent:0.5A AC(RMS)/DC

Contact Resistance: 50mΩmax

Insulation Resistance:50mΩmax

Dielectric Withstanding Voltage: 250VAC.RMS

Operating Temp:-20℃~~  +85℃

Materials

Housing:High temperature Plastic UL94V-0

Pin: BRASS

Fitting Nail:BRASS

Apply for (Circuit/2)=Even

Terminal:Copper Alloy

1、Pitch：0.3MM  0.4MM  0.5MM  0.65MM  0.8MM

2、PIN： 10P 12P 14P 16P 18P 20P 22P 24P 26P 28P30P 40PIN

3、specification：單卡槽、雙卡槽、定位柱、無定位柱

4、COLOR：  beige 、 brown

5、Male&Female Connector0.5mmBoard to Board Male to Female

Mating height 5.0mm SMT Type

1.Type A:(M+F＝5.0mm)

Male height＝

Female height＝

From: 2x10＝20pins To: 2x40＝80pins (40pins/unit)

板對板連接器系列：
SMD 型連接器的使用說明 (普通型)、I/O型連接器的使用說明 (普通型)、窄間距 (0.4mm) 連接器 F4系列用于板-FPC連接的窄間距連接器、窄間距 (0.4mm)連接器 P4系列用于板-板連接的窄間距連接器、窄間距(0.5mm) 連接器P5 系列 - P5KL用于板-板連接的窄間距連接器、窄間距 (0.5mm)連接器 P5 系列 - P5KF -用于板-板連接的窄間距連接器、用于板-板連接的窄間距連接器用于板-板連接的窄間距連接器、P5 系列可移動型用于板-板連接的窄間距連接器、窄間距 (0.6 mm)連接器 P6 系列 - P6S -用于板-板連接的窄間距連接器、窄間距 (0.8mm)連接器 P8 系列用于PC板的窄間距連接器、窄間距 (1.0mm) 連接器 P10 系列用于板-板連接的窄間距連接器、窄間距連接器 –直接型
