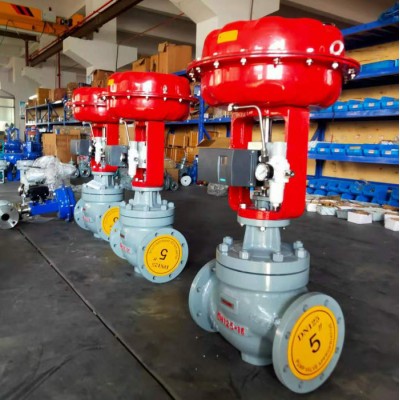

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

單座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

160

250

360

570

850

1180

允許壓差(MPa)

單座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

額定行程(mm)

16

25

40

60

100

配用執行器型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

閥體形式

直通鑄造球型閥

公稱壓力

PN1.6、2.5、4.0、6.4、10.0

法蘭標準

GB/T9113、 JB/T79、HG20594及其他標準

連接形式

法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式

標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥體材料

鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46)

閥芯形式

單座柱塞型閥芯、套筒雙導向型閥芯、高壓籠式閥芯（高壓差型）

流量特性

線性、等百分比

閥芯材料

不銹鋼 (304、316、316L)

執行器型式

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHAB-34

ZHA/B-45

ZHA/B-56

有效面積(cm2)

350

350

560

900

1400

行程(mm)

10、16

25

40

40、60

100

彈簧范圍(KPa)

20～100（標準）、20～60、60～100、40～200、80～240

膜片材料

橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140～400KPa

氣源接口

RC1/4"

環境溫度

-30～+70℃

可配附件

定位器、空氣過濾減壓器、保位閥、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

項目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

≤3.0

≤1.0

死區%

≤3.0

≤0.4

始終點偏差%

氣開

始點

±2.5

±1.0

始點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

50：1
