標準：: 國標

材質：: 碳鋼

標準	國標
材質	碳鋼
工作溫度	常溫
公稱通徑	50
連接形式	法蘭
流動方向	單向
密封形式	軟密封型
驅動方式	氣動
適用介質	各種高腐蝕化學介質
形態	柱塞式
零部件及配件	定位器
壓力環境	常壓
類型(通道位置)	二通式
品牌	至強
型號	ZJHM-16C DN50

一、產品概述

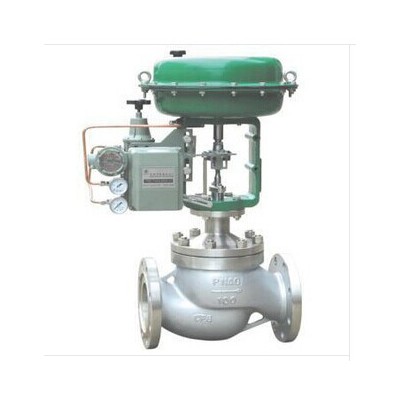

ZXM型新系列氣動薄膜套筒調節閥是-種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的場合。
本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64，閥體口徑范圍由DN20～200，適用流體溫度由-200℃至+560℃，其范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種品種、規格可供選擇。

二、產品特點

·采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
·套筒互換性強，拆裝方便，容易維修。
·全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
·閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
·執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
·ZXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
·ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

三、零件材料

閥體、閥蓋：HT200，ZG230-450、 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥頭：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波紋管：1Cr18Ni9Ti
填片：橡膠石棉板、10#、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

四、技術參數

公稱通徑 DN(mm ）			20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv		直線	6.9	11	17.4	27.5	44	69	110	176	275	440	690
		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 L(mm)			16		25			40			60
膜片有效面積 Ae(cm 2 )			280		400			600			1000
信號范圍 Pr(kPa)			20 ～ 100 、 40 ～ 200
氣源壓力 Ps(MPa)			0.14 、 0.25
固有流量特性			直線、等百分比
固有可調比			50
允許泄漏量			硬閥座不平衡型： IV 級軟閥座： VI 級
公稱壓力 PN(MPa)			1.0 、 1.6 、 4.0 、 6.4
工作溫度 t ( ℃ )	常溫型		-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
	散熱型		-40 ～ 450 、 -60 ～ 450
	高溫型		300 ～ 560
	低溫型		-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

*本產品性能指標貫徹GB/T4213-92標準◆標準型、散熱型、高溫型外形尺
