| 產地 | 江蘇 |
|---|---|
| 公稱通徑 | 20~200 |
| 連接方式 | 法蘭 |
| 連接形式 | 法蘭 |
| 用途 | 調節 |
| 品牌 | 金工科技 |
| 型號 | JG |

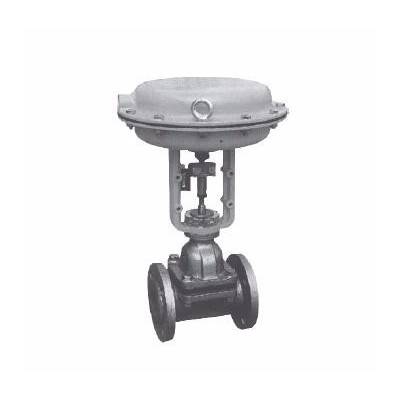

ZXT(ZST)型氣動薄膜（活塞式）隔膜調節閥（簡稱氣動隔膜調節閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可覆蓋防腐層，特別適用于要求耐腐蝕、劇毒場合。 本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍20~200mm，適用溫度范圍在150℃以內，泄漏量可達Ⅵ級，甚至零泄漏。 選型時應優先采用襯氟調節閥，理由見ZXPF篇。
產品特點 ·ZXT型采用多彈簧執行機構，高度及重量均可減小30％。
·閥體內表面有多種材料涂復層，避免介質直接接觸，承受強腐蝕性介質的腐蝕。
·特別適于劇毒介質或不允許污染環境衛生的調節。
·流路簡單，阻力小，額定流量系數比同口徑單座或套筒調節閥大。
主要零件材料 閥體、閥蓋：HT200、WCB或上述材質襯里
隔 膜：氯丁膠、丁醛膠、PTFE等
波紋膜片：ding晴橡膠夾增強滌綸絲
彈 簧：60Si2Mn
閥體襯里材質及適用范圍
| 閥體襯里 | 使用溫度（℃） | 適用介質 |
| 無襯里 | -10~+170 | 適用于非腐蝕性介質 |
| 軟橡膠 | -10~+85 | 有很好的耐腐蝕性能，適用于水泥、粘土、煤灰、干燥化肥等 |
| 硬橡膠 | -10~+85 | 適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯qi 等 |
| 氯丁膠 | -10~+105 | 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好 |
| 丁荃膠 | -10~+120 | 防腐式性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好 |
| 搪瓷 | -10~+175 | 適用于濕無機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46(F46) | -20~+175 | 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕性介質 |
隔膜材質及適用范圍 | 隔膜材質 | 使用溫度℃ | 適用介質 |
| 丁荃膠（B級） | -40~+100 | 大部分無機酸如:硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時適用于各種堿類和鹽類 |
| 天然膠（Q級） | -50~+100 | 主要用于精華水、無機鹽和稀礦物酸介質 |
| 聚四氟乙烯（PTEE） | -20~+150 | 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
主要技術參數 | 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定流量系數Kv | 無襯里 | 9.8 | 19 | 32 | 48 | 63 | 108 | 158 | 270 | 360 | 518 | 1114 |
| 有襯里 | 7.8 | 17 | 28 | 41 | 55 | 87 | 127 | 240 | 311 | 415 | 1121 | |
| 額定行程L(mm) | 8 | 10 | 12 | 16 | 24 | 30 | 34 | 36 | 44 | 55 | 65 | |
| 膜片有效面積Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 活塞直徑(mm) | 100 | 125 | 160 | 250 | ||||||||
| 公稱壓力PN(MPa) | 0.6 1.0 | |||||||||||
| 固有流量特性 | 近似等百分比 | |||||||||||
| 工作溫度(℃) | ≤150 | |||||||||||
| 信號范圍Pr(KPa) | 20~100、40~200、400~600 | |||||||||||
| 允許泄漏量 | VI級甚至零泄漏a | |||||||||||
注：表中所列執行機構為標準配置，可根據工藝要求選配。
連接尺寸及標準 法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-2000
法蘭密封面形式：突面
執行機構氣信號接頭：內螺紋M16×1.5(DN125-200)；M10×1(DN20-100)
法蘭端面距按GB/T12221-2005標準
閥體法蘭端面及法蘭標準也可按用戶指定標準，如：ANSI、JIS、DIN等標準制造
外形尺寸 單位：mm
| 公稱通徑DN(mm) | L | A | H1 | H | G(Kg) |
| 20 | 150 | 280 | 52.5 | 400 | 21 |
| 25 | 160 | 280 | 57.5 | 408 | 23.5 |
| 32 | 180 | 280 | 67.5 | 418 | 28 |
| 40 | 200 | 308 | 75 | 464 | 33.5 |
| 50 | 230 | 308 | 82.5 | 487 | 38 |
| 65 | 290 | 394 | 90 | 520 | 65 |
| 80 | 310 | 394 | 100 | 530 | 73 |
| 100 | 350 | 394 | 110 | 550 | 94 |
| 125 | 400 | 498 | 135 | 575 | 160 |
| 150 | 480 | 198 | 150 | 590 | 195 |
| 200 | 600 | 498 | 130 | 630 | 290 |
訂貨須知 訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑（mm）
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·介質名稱
·工作溫度及范圍
·整機作用方式
·閥體、閥體襯里及隔膜材質
·所配附件
·其他特殊要求
技術參數更改，恕不另行通知！
詳情請訪問本公司官網：www.jingongjt.com
客服QQ：1470085913
電話：025-52663045
手機：18051983045
