標準	國標
材質	鑄鋼
工作溫度	高溫
公稱通徑	25-400
連接形式	法蘭
流動方向	單向
驅動方式	電子
適用介質	水,蒸汽,油品
用途	流量控制,調節
壓力環境	常壓
品牌	歐門氏OUMENS
型號	DN25-400
加工定制	是

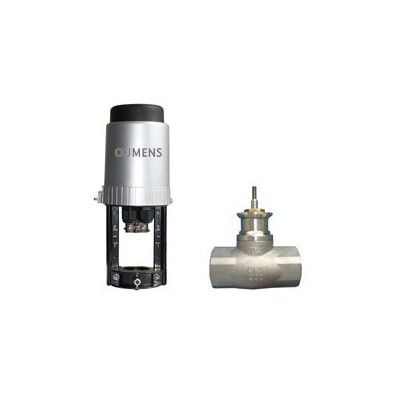

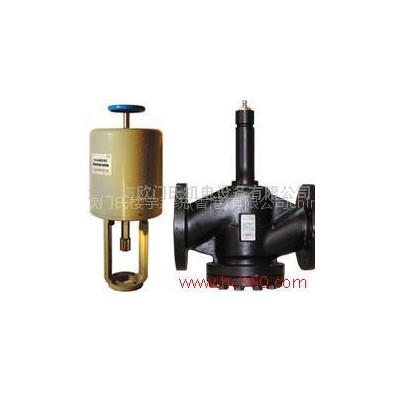

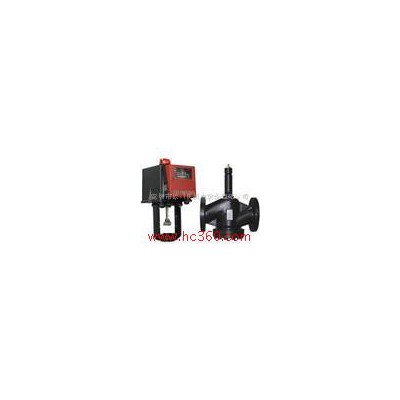

歐門氏DN25-400法蘭鑄鋼導熱油電動調節閥

匹配MR1800至MR16000全系列驅動器，標稱輸出力為1800N至16000N，可提供三位浮點型、比例調節型以及多種反饋信號；24VAC/ 220VAC電源可選擇；輸入/輸出信號：0(2)～10VDC， 0(4)～20mA可搭配選擇（僅比例調節型）。配套閥體材質為鑄鋼，口徑范圍：DN25～DN400，連接采用法蘭對夾方式，承壓：PN16/PN25/PN40可選。廣泛應用于紡織印染、包裝機械設備等高溫控制系統中。

MR1800/MR3000系列驅動器技術參數： ·標稱輸出力：1800N/3000N ·實際輸出力：1800N～2000N/ 3000N～3200N  ·功率消耗：10VA (三位浮點型)/ 12VA (比例調節型) ·輸入信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型) ·反饋信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型) ·運行方式：直行程驅動器, **大行程 42 mm         ·支架材料：壓鑄鋁(經表面防銹處理)    ·上蓋材料：壓鑄鋁 (經表面防銹處理) ·電機：交流限力式永磁同步電機     ·全行程時間：125秒/40mm(50Hz)(具體時間依據閥體行程) ·手動裝置：供選擇(如需手動功能請將型號中N替換為M)        ·機殼防護等級：IP54 ·產品凈重：5Kg   ·包裝尺寸：20cm長×18cm寬×34cm高 (不帶手動) ,20 cm長×18cm寬×38cm高 (帶手動) ·環境濕度≤95%RH (40℃) ·環境溫度－10～60℃(三位浮點型)/-10～50℃(比例調節型)

---

MR6500/MR16000系列驅動器技術參數： ·標稱輸出力：6500N/16000N ·實際輸出力：6500N～7000N/ 16000N～16500N ·功率消耗：30VA (6500N)/ 100VA (16500N) ·輸入信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型) ·反饋信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型) ·運行方式：直行程驅動器, 62 mm(6500N)/ 102 mm (16500N) ·支架材料：壓鑄鋁(經表面防銹處理)    ·上蓋材料：壓鑄鋁 (經表面防銹處理) ·電機：交流減速電機     ·全行程時間：125秒/40mm(50Hz)(具體時間依據閥體行程) ·手動裝置：供選擇(如需手動功能請將型號中N替換為M)        ·機殼防護等級：IP54 ·產品凈重：6500N： 9 Kg/16000N：15 Kg   ·高度尺寸：6500N：490mm16000N： 650mm ·環境濕度≤95%RH (40℃) ·環境溫度－10～60℃(三位浮點型)/-10～50℃(比例調節型)

---

MF系列法蘭鑄鋼超高溫蒸汽閥體技術參數： ·口徑范圍：二通導熱油DN25...DN400, 三通導熱油 DN25...DN400       ·泄漏率：二/三通DN25～N150 < KvS值的0.02% ·介質：導熱油/高溫導熱油 ·介質溫度：2...+450℃導熱油 ·與管道連接螺紋：ISO 7/1, GB/T7306.1和ANSI B 16.5. ·流量特性：等線性或等百分比 （用戶在智能型驅動器上選擇） ·閥體承壓：1.6MPa、2.5MPa、4.0MPa   ·閥體材料：鑄鋼   ·閥芯材料：不銹鋼     ·閥桿材料：不銹鋼   ·密封結構：V型密封圈＋不銹鋼彈簧自補償

·V型密封圈：聚四氟乙烯

三位浮點型/智能比例調節型驅動器接線示意圖:

---

二/三通配套示意圖：
