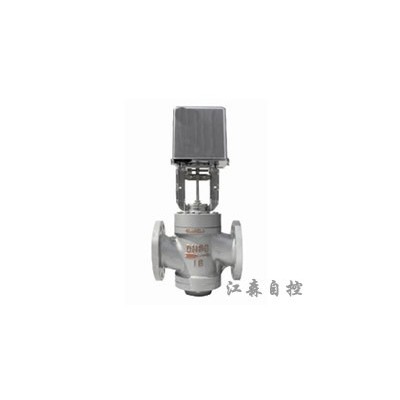

EDRV動態平衡電動調節閥產品概述：

  EDRV動態平衡電動調節閥安裝尺寸：

EDRV特點：

1 選用合金鑄鋁支架，強度高、重量輕。
2 調整簡單，便于操作。
3 閥門定位準確。
4 同步電機，低功耗。
5 高關斷輸出壓力。
6 多種輸入控制信號選擇，可通過狀態選擇開關選擇標準（DC4～20mA 或 DC0～10V）或非標
準（自行設置）控制信號。
7 正反作用可選。
8 具備自適應功能，一鍵設定不同口徑、不同行程閥門的零位和滿位。
9 用狀態選擇開關可以設定斷信號時，閥芯處于全開，全閉或保持狀態。
10 分辨率高，并可通過按鍵設置，最高可達到0.4％的控制精度。
11 三重保護功能，通過機械、電路及軟件均能起到保護作用，避免對執行器本身的傷害。
12 具有機械手動和電子手動功能，可使操作更方便。
13 過載報警，當發生過載阻轉時，定位器指示燈會立即閃爍并發出無源接點信號報警。

EDRV動態平衡電動調節閥材質說明：

EDRV動態平衡電動調節閥技術參數：

   江森自控品-EDRV動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。
如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
⑴、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；
⑵、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。
