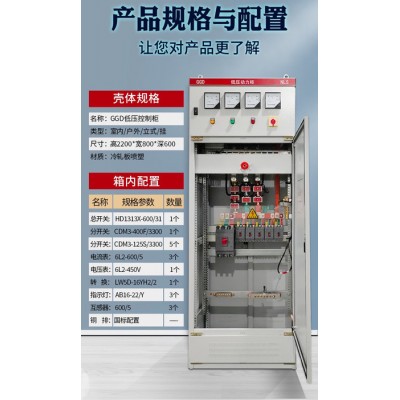

GGD型交流低壓配電柜適用于發電廠、變電所、廠礦企業等電力用戶的交流50Hz，額定電壓380V，額定電流1000A至3150A的配電系統中，作為動力，照明及配電設備的電能轉換、分配、控制之用。GGD交流低壓配電柜是本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。

產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新換代產品使用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB/T7251《低壓成套開關設備》等標準。

使用條件：

1、周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均溫度不得高于+35℃

2、室內安裝使用，使用地點的海拔高度不得超過2000m

3、周圍空氣相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝霧的影響。

4、設備安裝時與垂直面的傾斜度不超過5度

5、設備應安裝在無劇烈震動和沖擊的地方，以及不足以用電器元件受到腐蝕的場所。

6、用戶有特殊要求時可與制造商協商解決。

產品型號：

GGD□□□

G：交流低壓配電柜

G：電器元件固定安裝、固定接線

D：電力用柜

□：設計序號 1、分斷能力為15KA 2、分斷能力為30KA、3、分斷能力為50KA

□：主電路方案代號

□：輔助電路方案代號

技術參數：

1、主電路方案

GGD柜的主電路設計了129個方案，共298個規格（不包括輔助電路功能變化及控制電壓的變化而派生出的方案和規格）：

GGD1：49個方案，123個規格

GGD2：53個方案，107個規格

GGD3：27個方案，68個規格

主電路方案是征求了廣大設計、使用部門的意見選編的，增加了發電廠需要的方案。額定電流增加到3150A，適合2000KV以下的配電變壓器選用。

此外，為適應無功補償的需要設計GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。

2、輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分。GGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。

3、主母線

考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下的時采用單鋁排母線，額定電流大于1500A時采用雙銅排母線，生產廠按此規定制造樣機并通過型式試驗。生產廠也可根據用戶要求將鋁母線換成同等載流量的銅母線。

母線的搭接面均采用搪錫工藝處理。

4、電器元件選擇

A、GGD柜主要采用國內已能批量生產的較先進的電器元件，如DW45、MCCB、DZ20、DW15等，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ10等，不選用已淘汰的電器元件。

B、HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

C、如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。

D、為進一步提高主電路的動穩定能力，NLS設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高、自熄性能好和結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐是套筒式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。

產品特點：

1、GGD型交流低壓配電柜地柜體采用通用柜地形式，構架用8MF冷彎型鋼局焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體地精度和質量。通用柜的零部件按模塊原理設計，并由20模的安裝孔，通用系數高。可以使工廠實現預生產。既縮短了生產制造周期，也提高了工作效率。

2、GGD柜設計時充分考慮到柜體運行時的散熱問題。在柜體上下兩端均有不同數量的散熱槽

孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封地柜體自下而上從形成一個自然通風道，達到散熱地目的。

3、照現代工業產品造型設計地要求，采用黃金分割比地方法設計柜體外形和各部分的分割尺寸，使整體美觀大方、面目一新。

4 、門用轉軸式活動鉸鏈與構架相連，安裝。拆卸方便。門的折邊處有一根山形橡塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門哦那個多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

6、柜體面漆選用聚酯桔形烘漆。附著力強，質感好。整柜呈亞光色調，避免了炫目效應，給值班人員創造了較舒適的視覺環境。

7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。

8、柜體護等級為IP30,用戶也可根據使用環境的要求在IP20~IP40之間選擇。

安裝使用：

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適當的場所。

1、產品安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理干凈涂上中性凡士林或采取其他措施，然后用螺栓固定。

2、產品在安裝完畢后投入運行前需進行如下項目的檢查與試驗。

A檢查柜體面漆有無脫落，柜內是否干燥清潔

B電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象

C主要電器的通斷是否可靠、準確，輔助接點的通斷是否可靠準確

D儀表的指示與互感器的變化及極性是否正確

E母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠

F輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否準確

G電路的接點是否符合電器原理圖的要求

H保護電路系統是否符合要求

I用500V兆歐表測量絕級電阻值不得低于1兆歐。
