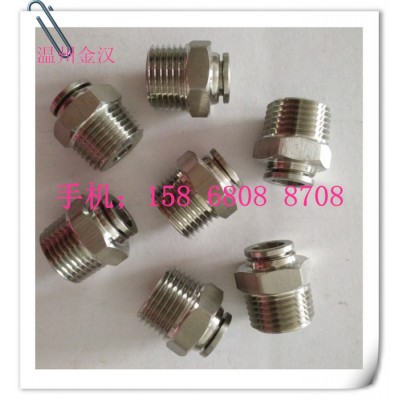

不銹鋼氣源快速接頭：

不銹鋼氣源快插接頭詳細介紹：

是否提供加工定制：是

適用范圍：自動化設備

種類：R，ZG，NPT，G螺紋接頭

安裝形式：快插式，螺紋式

接管口徑：4-6-8-10-12-14-16-18（mm）

耐溫：220（℃）

耐壓：0.5（MPa）

材質：不銹鋼

不銹鋼氣源快速接頭:直角快插式終端接頭一邊是螺紋，一邊是快插。具有連接牢靠、耐壓能力高、密封性和反復性好、安裝檢修方便、工作安全可靠等特點。
安裝方式：將塑料管或pu管插入接頭直徑內，利用O型圈和卡爪把管子卡緊。
制造材料為：sus304.sus316:
螺紋邊規格尺寸:1/4,3/8,1/2,3/8，1:
規格型號為：Ф4，Ф6，Ф8，Ф10，Ф12，Ф14，Ф16，Ф18等
使用介質：水﹑油﹑氣及某些腐蝕性液體：
配管：Ф6～Ф18的普通級精度無縫鋼管錐管螺紋或者普通級的塑料管以及PU管：NPT.PT.R(ZG).M.G:
不銹鋼氣源快速接頭廣泛使用于煉油、化工、石油、天然氣、食品、儀器儀表等：

A、插管要求:輕松的可以插入,插入后測試:用3公斤-5公斤的力拉.看管是否會脫落.會脫落的就不合格.注意:手不要捏在插管口卡爪上,脫管要求: 手捏在插管口卡爪上,用5-12公斤的力即可脫出管子.

本產品在插入管前,請先檢查管頭部是否平整,無刮劃痕跡,請選用沒變形的管子使用.

注意：手不要捏在插管口卡爪上。脫管要求：手捏在插管口卡爪上，用5-12公斤的力即可脫出管子。

  不銹鋼氣源快速接頭主要特性應用只需“即插即用” 可靠連接 內附密封輕松選擇適用的接頭。不銹鋼氣源快速接頭為每一種連接都提供了牢固的解決方案。便捷的快插/螺紋接頭系統包括了超過1000種的標準型和功能接頭。接頭上的不銹鋼夾爪可牢牢固定住氣缸，而不會傷及氣管表面。并可安全吸收振動和氣壓涌動。按下藍色的解卸環。出于便利性考慮，相對應的氣管外徑標注于解卸環上。標準氣管適合用于壓縮空氣和真空。快插/螺紋接頭所有的銅質部件都經鍍鎳因此具有非常好的耐腐蝕性。錐形ISO R螺紋帶有自密封的PTFE涂層，可最多連續使用五次，而無需附加的密封元件。可360°重新定位360°可旋轉帶滾珠軸承在裝配時就已校準。使用時能補償氣管移動。最高允許500 rpm的旋轉速度。哪個接頭配哪個螺紋，公制平行螺紋G平行螺紋符合DIN ISO 228-1R錐形螺紋符合DIN 2999-1和ISO 7/1?柱狀公制螺紋與G螺紋相當?通過密封圈密封?前端面密封?螺紋短?安裝深度恒定?密封圈可替換?前端面密封?由于密封圈可替換故可多次使用?自密封螺紋?通過涂層螺紋密封?無需額外的密封表面?密封圈表面無需槽口。安裝尺寸更緊湊?最多可使用五次，而無需附加的密封元件。不銹鋼氣源快速快插接頭 旋轉氣動快速接頭 氣管接頭元件
