種類	插頭/插座
工作頻率	低頻
應用范圍	航空
接口類型	AC/DC
形狀	圓形
線長	無（mm）
制作工藝	冷壓
加工定制	是
特性	防潮
接觸件材質	不銹鋼
絕緣體材質	塑料
芯數	32
針數	32
是否跨境貨源	是
品牌	驪創
型號	Y11X-1832ZK10

西安驪創電子科技有限公司
聯系人:顏云
商務QQ；1991902343 357736451
聯系電話：13892959455
地址：西安市雁塔區太白南路269號中天國際B座2308

Y11系列圓形密封電連接器
Y11系列圓形電連接器適用于戰略戰術**系統、航天衛星系統、航空航海運輸工具、地面發射和接收系統、高能高熱工業系統、通訊和測試系統、工交電力系統等的電訊號連接。
本產品是具有快速連接和快速分離、體積小、重量輕等諸多優點的內卡口式鎖緊的圓形電連接器。接觸件為焊接式，殼體有屏蔽和非屏蔽兩種，有一般密封和高真空、高壓密封，還具有防塵和防雨的性能。插座密封有灌膠密封和玻璃封結二種類型，安裝方式有法蘭盤式、螺母固定式以及穿墻式等。
簡 介
● 符合GJB101A(MIL-C-26482)Ⅰ系列
●卡口式快速連接
●接觸件端接形式為焊接
● 體積小、密度高，耐環境好
產 品 性 能
機械性能
● 殼 體： 鋁合金（X類、P類、P*類）、鐵鎳合金（H類）、銅合金（S類）、不銹鋼（D類）
● 鍍 層： X類 黑色陽極化，非導電外殼
P類 化學鍍鎳，導電外殼
P*類 鍍鎳，導電外殼
H類 鍍鎳，導電外殼
S類 鍍鎳，導電外殼
D類 拋光，導電外殼
● 絕 緣 體： 熱塑性工程塑料
● 橡 膠 墊： 硅橡膠材料
● 接 觸 件： 銅合金鍍金、鐵鎳合金鍍金（僅H類）
● 正弦振動： 10～50Hz 雙振幅2mm
50～2000Hz 加速度196m/s2
● 隨機振動： 功率頻譜密度為40m2/s4Hz
均方根值為239.1m/s2
● 沖 擊 ：加速度980m/s2
● 機械壽命： 500次（P類250次）
電氣性能
●接觸件特性
插配直徑（mm） φ1 φ1.5
額定工作電流(A) 5 10
焊杯孔徑（mm） φ1.4 φ1.4
材 料 銅合金 鐵合金 銅合金 鐵合金
接觸電阻（mΩ） ≤5 ≤15 ≤3 ≤10

●絕緣電阻： MΩ
標準大氣條件 潮濕條件 淋雨條件 高溫條件
≥3000 ≥20 ≥20 ≥500
●耐電壓： Vrms
標準大氣條件 低氣壓條件 濕熱條件
AC 1500 AC 200 AC 500
● 外殼間電連續性：
外殼導電性不大于200mΩ
●電磁干擾（P類）： 800MHz時**低衰減45dB
環境性能
● 工作溫度： -55℃～+125℃
● 工作氣壓： 101.33kPa～4.39KPa
● 相對濕度： （40±2）℃時相對濕度90%～95%
● 耐 鹽 霧： 48h（P類、X類、P*類、H類）、96h（S類）、500h（D類）
●
淋 雨： 降雨量5mm/min
●密
封性：灌膠密封插座 0.2Mpa

玻璃封結插座 不大于1×10-5Pa·L/s
型號標志
代號 Y 11 X Ⅱ - 20 41 Z J 10 - 2
序號 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 圓形電連接器
② 設計序號
③ 類別號：X-橡膠密封,H-玻璃封結（插座）,P-屏蔽膠封,P*-S-銅殼體膠封,D-不銹鋼殼體膠封
④ 絕緣安裝板位置變換號：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，Ⅰ號位不標識
⑤ 殼體號：08、10、12、14、16、18、20、22、24
⑥ 芯數：4、5、7、8、10、12、16、19、21、26、32、41、55、61
⑦ 電連接器類別：T-插頭，Z-插座
⑧ 接觸件類型：J-插針，K-插孔，S-穿墻式插針孔
⑨ 插座安裝方式：10-方形法蘭盤式，11-圓形法蘭盤式，14-螺母固定式
⑩電纜罩形式：2-夾線板式
??一般情況下Y11X為鋁合金黑色外殼，Y11P為鋁合金銀白色外殼，Y11S為銅合金外殼，Y11H為玻璃燒結密封插座
注：⑨-插座安裝方式標志只有插座有，插頭無該標志。

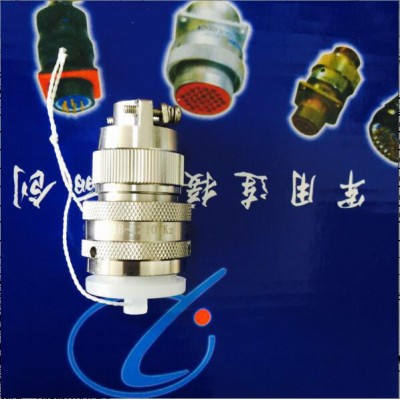

Y11圓形電連接器
Y11系列圓形電連接器（航空插頭）

一、Y11系列圓形電連接器（航空插頭）簡介
　　Y11系列圓形密封電連接器（航空插頭）具有快速連接，快速分離，體積小，重量輕之特點，采用內卡口式鎖緊方式，接觸件端接為焊接式，殼體有屏蔽式和非屏蔽式，使用便捷，通用性好，功能多樣，規格齊全，符合GJB101A—97要求。
二、主要技術性能
1、環境技術性能
　　工作溫度：–55℃～+125℃
　　相對濕度：40℃時達95﹪
　　工作高度：海拔30000m
　　振動：頻率10Hz～2000Hz，加速度196m/s2
　　沖擊：加速度490m/s2
　　防鹽霧、防雨淋、防沙塵等性能符合GJBI01A—97要求
　　氣密性：耐氣壓≥0.2Mpa（灌膠密封型插座）
2、電氣性能
　　接觸電阻及額定電流：
接觸件規格（㎜） 接觸電阻（ m Ω） 額定電流（ A ）
￠ 1.0 ≤ 5 5
￠ 1.5 ≤ 3 10
　　外殼間電連續性≤200mΩ
　　屏蔽外殼間電連續性≤5mΩ
　　電磁干擾8000MHZ時**低衰減45dB

　　額定電壓、耐電壓及絕緣電阻： 　　
工作環境 額定電壓（ V ） 耐電壓（ V ） 絕緣電阻（ m Ω）
常溫常壓 500 1500 ≥ 3000
濕熱 500 500 ≥ 20
高溫 500 ≥ 500
低氣壓條件1 Kpa 150 200 –

　　壓接式針孔軸向負荷（參照國軍標GJB101A）：
3、機械性能：
　　殼體：高強度鋁合金材料、銅合金材料
　　非屏蔽鍍層：陽極氧化著色
　　屏蔽鍍層：化學鍍鎳
　　絕緣體：耐熱熱塑性材料
　　封線體和密封圈：硅橡膠材料
　　接觸件：銅合金材料 鍍層 金
　　機械壽命：500次
