1.連接器材質	塑殼： PA66 插芯：PBT
2.產品規格	符合F.C.C尺寸要求
3.波峰焊接溫度	265度/5秒
產地	廣東
工作頻率	高頻
接口類型	RJ45
特性	網絡連接
芯數	8
形狀	矩形
應用范圍	電腦周邊連接器
針數	8
制作工藝	焊接
種類	RJ45網絡插座
絕緣體材質	PBT/PA66/
接觸件材質	磷銅鍍金
品牌	興伸展電子
型號	TAB-DOWN/RJ45千兆
加工定制	是

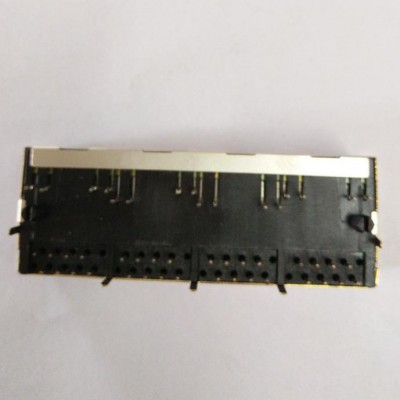

我司供應RJ45網絡插座，此款TAB-DOWN內置千兆變壓器系列。

詳細電氣參數；

  1.0 圈比:(P2~P3):(J1~J2)                :1:1±3%
              (P4~P5):(J3~J6)                 :1:1±3%

              (P6~P7):(J4~J5)                 :1:1±3%

               (P8~P9):(J7~J8)                :1:1±3%

  2.0 電感:(P2~P3)                            :350uH **小 測試條件0.1V,100KHZ,外加8mADC

              (P4~P5)                             :350uH **小 測試條件0.1V,100KHZ,外加8mADC

               (P6~P7)                             :350uH **小 測試條件0.1V,100KHZ,外加8mADC

               (P8~P9)                            :350uH **小 測試條件0.1V,100KHZ,外加8mADC

  3.0 漏感:P2~P3(短接J1-J2)               :0.35uH **大 測試條件0.1V,1MHZ

               P4~P5(短接J3-J6)              :0.35uH **大 測試條件0.1V,1MHZ

              P6~P7(短接J4-J5)              :0.35uH **大 測試條件0.1V,1MHZ

               P8~P9(短接J7-J8)              :0.35uH **大 測試條件0.1V,1MHZ

  4.0 匝間電容:(P2~P3):(J1~J2)          :35pF **大 測試條件0.1V,100KHZ

                     (P4~P5):(J3~J6)          :35pF **大 測試條件0.1V,100KHZ

                     (P6~P7):(J4~J5)          :35pF **大 測試條件0.1V,100KHZ

                     (P8~P9):(J7~J8）          :35pF **大 測試條件0.1V,100KHZ

  5.0直流電阻:(J1~J2)/(J3~J6) /(J4~J5)/(J7~J8)           :1.2 歐姆 **大
  6.0返回損耗:1MHZ TO 30MHZ            :-18dB **小
                    30MHZ TO 80MHZ          :-12dB **小

  7.0耐壓:       (P2~P3):(J1~J2)            :2250VDC  0.5mA

                     (P4~P5):(J3~J6)            :2250VDC  0.5mA

                     (P6~P7):(J4~J5)            :2250VDC  0.5mA

                     (P8~P9):(J7~J8)            :2250VDC  0.5mA

  8.0插入損耗:100KHZ TO 80MHZ           :-1.1dB **大
  9.0串擾: 1MHZ TO 100MHZ                  :-35dB 左右
  10.0共模抑制: 30MHZ TO 100MHZ         :-30dB 左右
