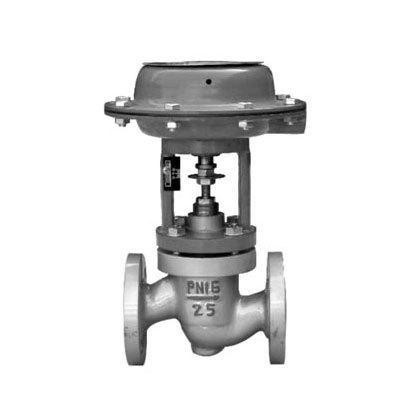

ZJHP-16C DN50氣動單座調節閥/氣動 ￥342.00/個
T40H大連式手動調節閥/手動水流調節 ￥355.00/個
ZAZP-16C DN350電動單座調節閥/單座 ￥188.00/個
ZJHM-16C DN25氣動套筒調節閥/氣動 ￥1100.00/個
ZTRS氣動衛生級調節閥 ZTRS氣動調節 ￥1990.00/個 | 加工定制 | 是 |
|---|---|
| 材質 | 碳鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | DN50（mm） |
| 密封形式 | 硬密封型 |
| 壓力環境 | 常壓 |
| 工作溫度 | 常溫 |
| 標準 | 國標 |
| 流動方向 | 單向 |
| 形態 | 柱塞式 |
| 零部件及配件 | 執行器,閥體,閥桿,球體 |
| 類型(通道位置) | 直通 |
| 適用介質 | 水 |
| 用途 | 截止 |
| 規格 | DN50~DN1200 |
| 品牌 | 上海金盾閥門 |
| 型號 | ZJHF |
ZJHF氣動三通調節閥
ZJHF（H）型氣動三通調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
標準規格
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
| Z系列調節閥 | J:氣動薄膜執行機構 H:氣動活塞執行機構 | H直行程 | F:三通分流調節閥 H:三通合流調節閥 F(H)G:散熱型三通分(合)流調節閥 F(H)V:波紋管型三通分(合)流調節閥 F(H)D:低溫型三通分(合)流調節閥 | PN16=16 CL150LB=150 LB JIS10K=10K | C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 | DN25= DN25 NPS1〞= NPS 1〞 |
| 如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50 | ||||||
性能
| 流量特性 | 直線、等百分比 | ||
| 可調范圍 | 30:1 | ||
| 額定CV值 | 等百分比直線CV8.5~1280 | ||
| 允許泄漏量 | 硬密封:IV級（0.01% 閥額定容量） | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
選用參數表
| 閥座直徑（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量系數CV | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||
| 公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦） | ||||||||||||
| DN25 | 16 mm | ★ | ||||||||||||
| DN32 | 25 mm | ★ | ||||||||||||
| DN40 | ● | ★ | ||||||||||||
| DN50 | ● | ● | ★ | |||||||||||
| DN65 | 40mm | ★ | ||||||||||||
| DN80 | ● | ★ | ||||||||||||
| DN100 | ● | ● | ★ | |||||||||||
| DN125 | 60mm | ★ | ||||||||||||
| DN150 | ● | ★ | ||||||||||||
| DN200 | ● | ● | ★ | |||||||||||
| DN250 | 100mm | ● | ● | ★ | ||||||||||
| DN300 | ● | ● | ★ | |||||||||||
| 氣動執行機構 膜片有效面積Ae (cm2) | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||||
| 350 | 560 | 900 | 1600 | |||||||||||
| 作用方式 | 彈簧范圍 | 金屬密封允許壓差（MPa） | ||||||||||||
| 氣開 | 20-100KPa | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 | 0.05 | 0.03 | |
| 40-200 KPa | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | 0.11 | 0.07 | ||
| 80-240 KPa | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | 0.21 | 0.15 | ||
| 氣關 | 20-100KPa | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 | 0.05 | 0.03 | |
| 40-200 KPa | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | 0.11 | 0.07 | ||
| 80-240 KPa | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | 0.21 | 0.15 | ||
