產品用途：: 通用

質保時間：: 2040-02-17

產品用途	通用
質保時間	2040-02-17
標準	國標
材質	碳鋼
工作溫度	常溫
公稱通徑	15-600
規格	DN50
類型	防火閥
連接形式	法蘭
流動方向	雙向
密封形式	硬密封型
驅動方式	氣動
用途	節流,調壓
零部件及配件	手輪
類型(通道位置)	直通式
品牌	上海萊菲特
型號	ZJHP
加工定制	否

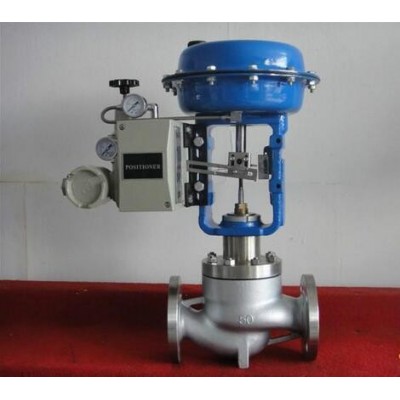

ZJHP精小型氣動單座調節閥概述： ZJHP精小型氣動薄膜(單座）套筒調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。 ZJHP精小型氣動單座調節閥特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6.ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7.ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合 ZJHP精小型氣動單座調節閥主要零件材料:
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13 ZJHP精小型氣動單座調節閥主要技術參數:

公稱通徑 DN mm			20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv		直線	6.9	11	17.4	27.5	44	69	110	176	275	440	690
		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
額定行程 L(mm)			16		25			40			60
膜片有效面積 (cm2)			280		400			600			1000
信號范圍 (kPa)			20 ～ 100 、 40 ～ 200 、80 ～ 240
氣源壓力 (MPa)			0.14 、 0.25
固有流量特性			直線、等百分比
固有可調比			50
允許泄漏量			硬閥座不平衡型： IV 級軟閥座： VI 級
公稱壓力 PN(MPa)			1.0 、 1.6 、 4.0 、 6.4
工作溫度 ( ℃ )	常溫型		-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
	散熱型		-40 ～ 450 、 -60 ～ 450
	高溫型		300 ～ 560
	低溫型		-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250

本產品性能指標貫徹GB/T4213-92標準 ZJHP精小型氣動單座調節閥外形尺寸表

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
A			282		308			394			498
L	PN16 ， 40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H 1	PN16		52.5	57.5	70	75	82.5	92.5	100	110	125	142.5	170
	PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	77.5	85	90	102.5	107.5	125	147.5	172.5	207.5
H	標準型	PN16	429	438	474	477	502	626	662	687	836	896	987
		PN40	429	438	474	477	502	626	662	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180
