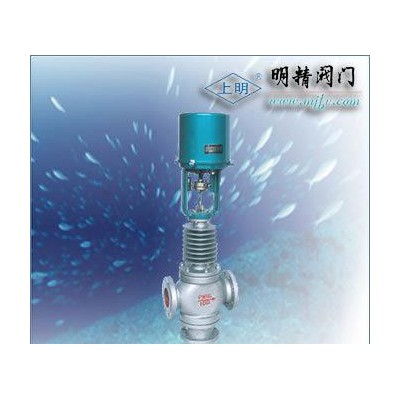

電子式三通電動調節閥ZDSF(H)型電動 ￥1550.00/件
進口防爆氣動球閥配套ASCO限位開關 ￥11680.00/件 ZDSM型調節閥 電子式電動套筒調節 ￥2250.00/件
自力式自控流量調節閥ZZLP自力式自 ￥1500.00/件 QZMA(B)S氣動薄膜角形單座調節閥-- ￥1666.00/件
上明牌B300系列自力式微壓指揮器型 ￥3520.00/件
HAPL-410N防爆型信號反饋限位開關LI ￥450.00/件
ZSHOF46系列氣動襯氟調節閥 ￥1750.00/件
ZZWP溫度調節閥/自力式溫度調節閥 ￥1700.00/件
DZAZP/N/M電動單座/雙座/套筒調節閥 ￥2420.00/件 | 加工定制 | 是 |
|---|---|
| 材質 | 不銹鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | DN20（mm） |
| 適用介質 | 水,蒸汽,油品 |
| 壓力環境 | 1.0-6.4 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 自力式 |
| 零部件及配件 | 閥體 |
| 形態 | 隔膜式 |
| 類型(通道位置) | 直通式 |
| 標準 | 國標 |
| 密封形式 | 軟密封型 |
| 規格 | DN20-----300 |
| DN | 20 |
| 品牌 | 上明 |
| 型號 | ZZWPE |
一、產品[自力式電控溫度調節閥]的詳細資料：
產品型號：ZZWPE
產品名稱：自力式電控溫度調節閥
產品特點：上明牌自力式電控溫度調節閥（適用于較大口徑及導熱油控制），該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱氣、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能可靠,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。 產品特點： 本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-20℃~350℃，接受信號為0~10mA.DC或4~20mA.DC來改變被調介質流量，使被控工藝參數保持在給定值，其中單座調節型適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。套筒調節型適用于壓差較大場合。
二、零件材料：
閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti
三、技術參數：
公稱通徑DN(mm) （閥座直徑dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
(10) | (12) | (15) | (20) | ||||||||||||
額定流量系數 | 直級 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
額定行程(mm) | 16 | 25 | 40 | 60 | |||||||||||
公稱壓力PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||
固有可調比 | 50 | ||||||||||||||
允許泄漏量 | 單座 | 硬密封：IV級 軟密封：VI級 | |||||||||||||
套筒 | 硬密封：II級 軟密封：VI級 | ||||||||||||||
工作溫度t(℃) | -20~200 -40~250 -40~450 -60~450 | ||||||||||||||
信號范圍（mA.DC） | 0~10 4~20 | ||||||||||||||
作用方式 | 電關式 電開式 | ||||||||||||||
使用環境溫度（℃） | 電動調節閥：-20~70℃ | ||||||||||||||
使用環境濕度 | 電動調節閥：≤95% | ||||||||||||||
電源電壓 | 220V 50Hz | ||||||||||||||
四、本產品性能指標貫徹GB/T4213-92。 配套用電動執行機構有關技術參數：
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
電動執機機構 | 普通型 | ZAZ-60 | ZAZ-60 | DKZ-410 | DKZ-410 | |||||||
電子型 | JHZAZ1 | JHZAZ1 | JHZAZ3 | JHZAZ3 | ||||||||
電動執行機構推力（N) | 普通型 | 400 | 400 | 6400 | 6400 | |||||||
電子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
普通型 | 12.5 | 20 | 32 | 48 | ||||||||
| 電子型 | 30 | 30 | 48 | 60 | |||||||
消耗功率（N） | 普通型 | 28 | 35 | |||||||||
電子型 | 6 | 15 | 25 | 40 | ||||||||
連接尺寸及標準：
法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準
bZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品。公稱壓力PN16、40、64；溫度調節范圍從0～270℃；溫度控制器連接接頭為G1外螺紋；法蘭標準：PN16、40按BG9113-8；PN64按JB79.2-94; PN16為凸面法蘭；PN40、64為凹凸面法蘭，閥體為凹面。結構長度按GB12221-89標準。
自力式溫度調節閥結構品種全，有ZZWP、ZZWM單座、套筒調節閥。
有用于加熱調節（B型）和用于冷卻調節（K型）二種供選擇。
有較寬的溫度設定范圍，調節方便。
有超溫過載保護措施，安全可靠。
溫度設定方便，運行期間也可連續設定。
閥體 | ZG230-450 | ZG1Cr18Ni9Ti |
閥座 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
閥芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
波紋管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
平衡波紋管 | 1Cr18Ni9Ti | |
溫包 | H62 | 1Cr18Ni9Ti |
毛細管 | H62 | 1Cr18Ni9Ti |
接頭 | 35 | 1Cr18Ni9Ti |
五、技術參數：
1、 主要參數見表一
公稱通徑CN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||
閥座直徑DN(mm) | 1.6 4.0 | ||||||||||||||
額定流量系數Kv | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |
雙座 | 12 | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | 1210 | ||||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | ||||
額定行程（mm） | 6 | 8 | 10 | 14 | 20 | 35 | |||||||||
允許壓差Mpa） | 1.6 | 1.5 | 0.5 | ||||||||||||
溫度調節范圍（℃） | 0～70、50～120、100～170、150～220、200～270 | ||||||||||||||
調節精度（％） | ±5 | ||||||||||||||
允許超載值（℃） | 分別為上述溫度調節范圍上限加50 | ||||||||||||||
使用環境溫度（℃） | -40～±80 | ||||||||||||||
安裝接頭 | G1 | ||||||||||||||
毛細管長度（m） | 3、5 | ||||||||||||||
允許泄漏量 | 硬密封（1/h） | 雙座、套筒：5×10ˉ3×閥額定容量、單座：10ˉ4×閥額定容量 | |||||||||||||
軟密封（ml/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 | ||
2、 外形尺寸與重量見表二
公稱通徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
H | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||
T | 235、430 | 430、630 | 630、1000 | ||||||||||
h | 350 | ||||||||||||
d | 25 | ||||||||||||
保護套直徑 | ф28 | ||||||||||||
重量(kg) | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | |
3、 主要零件材料見表三
名稱 | 材料 | 名稱 | 材料 |
閥體 | ZG230-Ni9Ti 、ZG1Cr18Ni9Ti 、ZG1Cr18Ni12Mo2Ti | 平衡波紋管 | 1Cr18Ni9Ti |
閥座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 安裝接頭 | 30、1Cr18Ni9Ti |
閥芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 溫包 | H62、1Cr18Ni9Ti |
波紋管套 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti | 毛細管 | H62、1Cr18Ni9Ti |
六、安裝事項：
安裝、使用與維護：
（1）安裝前應對管道進和嚴格除污，吹凈焊渣等雜物，否則將嚴重損壞閥門。
（2）調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。
（3）為使自控系統或檢修閥門時仍能連續運行，應設置旁通閥，閥前須裝過濾器，壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。見下圖：
（4）傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。
訂貨須知：
一、①ZZWPE自力式電控溫度調節閥產品名稱與型號②ZZWPE自力式電控溫度調節閥口徑③ZZWPE自力式電控溫度調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定明精公司的ZZWPE自力式電控溫度調節閥型號，請按ZZWPE自力式電控溫度調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的明精閥門專家為您審核把關。
