| 標準 | 國標 |
| 材質 | 碳鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 20~200 |
| 規格 | DN25 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 水力控制 |
| 適用介質 | 水 |
| 形態 | 柱塞式 |
| 用途 | 進水,風量調節 |
| 零部件及配件 | 定位器 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 二通式 |
| 品牌 | 其他 |
| 型號 | TC |
| 加工定制 | 是 |
“氣動調節閥 ZJHP精小型氣動調節閥 臺臣閥業”的詳細描述:

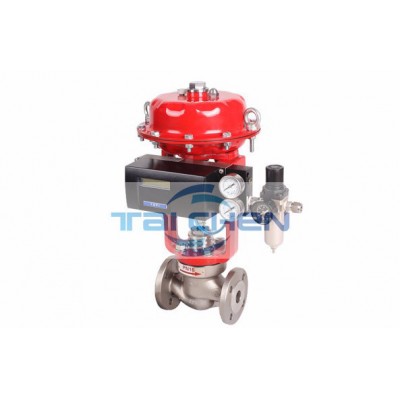

ZJHP精小型氣動調節閥
所屬類別:氣動調節閥 ZJHP氣動單座調節閥的概述
ZJHP系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈3流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給 定值。特別適用于允許泄漏星小閥前后壓差不大的工作場合。
本系列產品有標準型、調節切斷閥、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有PN10、16、40、64;閥體口徑范圍DN20~300。適用流體溫度由-196℃~+560℃范圍內多種檔次。泄漏星 標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
ZJHP氣動單座調節閥的特點
1.頂導向單座調節閥，結構緊湊，部件少、易維修。
2.金屬閥芯適合多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。
3.閥體按流體力學原理設計成等截面低阻流道，額定流量系數增大30%。可調范圍大，固有可調比為50:1。執行機構采用多彈 簧結構，高度減少30%。，重量減輕30%。
4.ZJHPW型波紋管密封調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
主要零件常用材料
| 名稱 | 材質 |
| 閥體閥蓋 | ZG230-450、ZG0Cr18Ni9 |
| 閥芯閥座 | 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊 |
| 填料 | PTFE、柔性石墨 |
| 波紋管 | 0Cr18Ni9 |
| 墊片 | 石墨纏繞墊片(V6590)、齒形墊片 |
| 膜蓋 | A3、0Cr18Ni9 |
| 波紋膜片 | 夾增強尼龍織物橡膠 |
| 彈簧 | 60Si2Mn |
| 閥桿推桿 | 0Cr18Ni9、2cr13 |
單座閥主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座通徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定 kv | 線性 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10 |
| 行程(mm) | 16 | 25 | 40 | 60 | 100 |
| 薄膜有效面積Ae(cm2) | 280 | 350 | 560 | 900 | 1400 |
| 信號范圍KPa | 20-100、40-200、80-240 |
| 氣汽源壓力MPa | 0.1--0.4 |
| 固有流量特性 | 線性、等百分比、快開 |
| 固有可調比 | 50:1 |
| 泄漏等級 | 硬密封IV、V級;軟密封VI |
| 法蘭尺寸 | 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準 |
| 閥體材質 | WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 |
| 閥芯材質 | 304、316、420、鈦、鎳、哈氏合金、Monel等 |
| 工作溫度℃ | -40~+230℃(常溫)、+230~+450℃(中溫)、 +450~+560℃(高溫)、-40~-196℃(低溫) |
| 系列類型 | 常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型
|
