| 標準 | 國標 |
| 材質 | 不銹鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN20-350（mm） |
| 規格 | DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN1 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 氣動 |
| 適用介質 | 水,蒸汽,油品,弱酸堿介質 |
| 形態 | 柱塞式 |
| 用途 | 流量控制,調節 |
| 壓力環境 | 常壓 |
| 品牌 | 蘇正 |
| 型號 | ZJHP-16P |
| 加工定制 | 是 |
| 通道位置 | 二通式 |

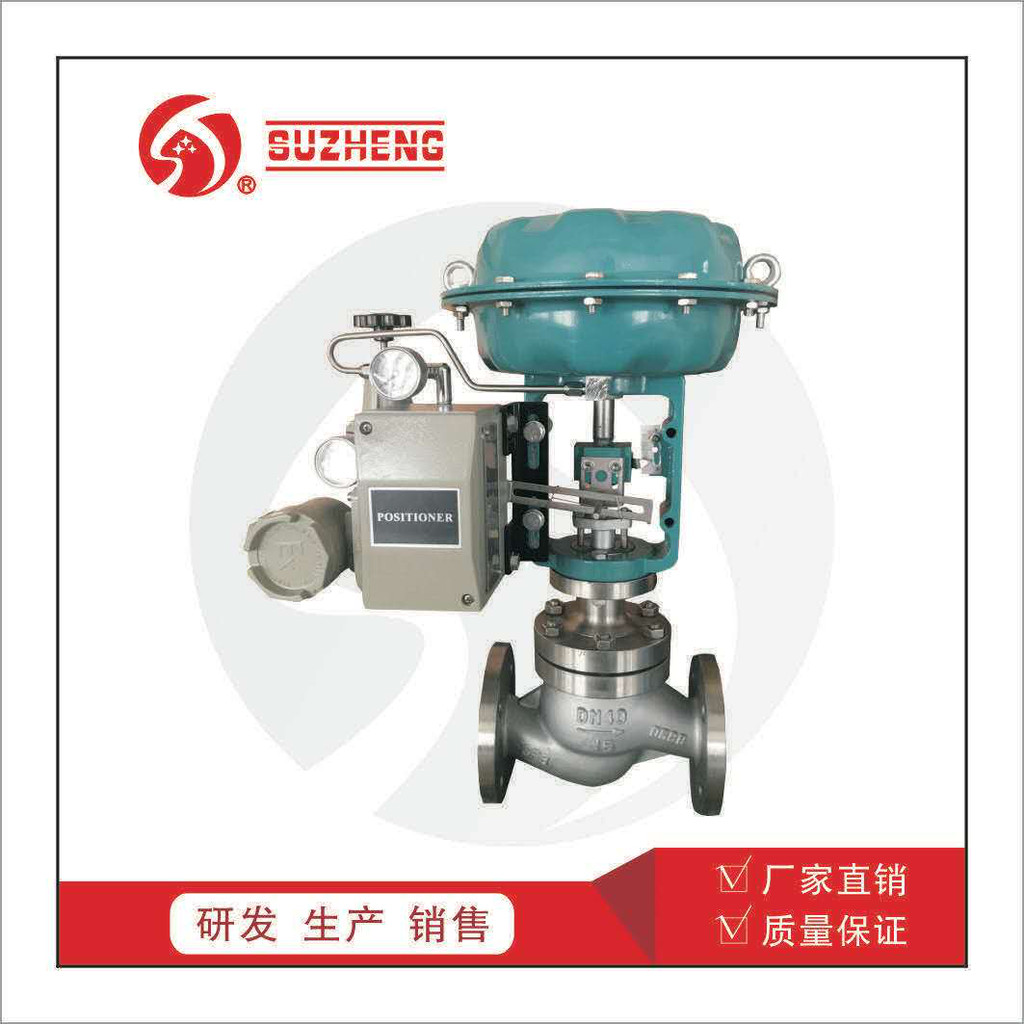

ZJHP型精小型氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座調節機構組成。閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比，具有體積小，重量輕，流量大等特點。適用于流量大，泄漏量要求嚴格的場合。
| 產品型號 |
| 類別 | 常溫型 | 中溫型 | | 型號 | ZJHP-16B(K) | ZJHP-16B(K/G) | |
| 主要性能指標 |
| 項目 | 基本誤差％ | 回差％ | 死區％ | 允許泄漏量(單座) | 允許泄漏量(套筒) | | 帶定位器 | ≤±1．O | ≤1.0 | ≤0.4 | 1X10-4X
閥的額定容量 | 1X10-3X
閥的額定容量 | |
主要技術參數
| 公稱通徑DN(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
| 閥座直徑(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數(Kv) | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 570 |
| 流量特性 | 直線；等百分比 |
| 公稱壓力(MPa) | 1.6，4.0， 6.4 |
| 配用執行機構型號 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 |
| 行程L(mm) | 16 | 25 | 40 | 60 |
| 作用方式 | 氣關式；氣開式 |
| 彈簧壓力范圍(KPa) | 標準20∽100，可選用40∽200，80∽240，20∽60，60∽100 |
| 供氣壓力(MPa) | 0.14∽0 4 |
| 適用溫度(℃) | 常溫型：-20∽200℃ 中溫型：-40∽450℃ |
| 固有可調比(R) | 50：1 |
允許壓差
| 類別 | 單座式 | 套筒式 |
| 彈簧范圍(MPa) | 0.02-0.10 | 0.04-0.20 | 0.02-0.10 | 0.04-0.20 |
| 氣源壓力 | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 |
| 公稱通徑 | 閥座直徑（DN） | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 | 氣關 | 氣開 |
| | 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 | | | | | | |
| | 12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 | | | | | | |
| | 15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 | | | | | | |
| 20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 |
| 25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3.0 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 |
| 40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 |
| 40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 |
| 50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 |
| 65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 |
| 80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.21 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 |
| 100 | 100 | 0.21 | 0.07 | 1.0 | 0.21 | 1.35 | 0.5 | 1.67 | | 6.4 | | 6.4 | |
| 150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6,4 | 4.94 |
| 150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 |
| 200 | 200 | 0.08 | 0.028 | 0.40 | O.O8 | 0.54 | 0.20 | 1.41 | 0.57 | 6.4 | 1.71 | 0.4 | 4.00 |
注：
1、以上均為帶閥門定位器；
2、允許誤差為關閉P2=0的狀態下，△P的最大值；
3、最大壓差超過1.0MPa，閥塞、套筒表面堆焊硬質合金。
外形尺寸(單位:mm)
| 公稱通徑DN | | L | | H1 |
| D | PN16 | PN | PN64 | 常溫 | 中溫 | PN16 | PN40 | PN64 |
| 20 | 285 | 161 | 194 | 206 | 640 | 790 | 52.5 | 52.5 | 62.5 |
| 25 | 184 | 197 | 210 | 640 | 790 | 57.5 | 57.5 | 67.5 |
| 40 | 222 | 235 | 251 | 730 | 895 | 72.5 | 72.5 | 82.5 |
| 50 | 254 | 267 | 286 | 740 | 910 | 80 | 80 | 87.5 |
| 65 | 360 | 276 | 292 | 311 | 885 | 1065 | 90 | 90 | 100 |
| 80 | 298 | 317 | 337 | 900 | 1085 | 97.5 | 97.5 | 105 |
| 100 | 352 | 368 | 394 | 945 | 1155 | 107.5 | 115 | 125 |
| 150 | 470 | 451 | 473 | 508 | 1245 | 1395 | 140 | 150 | 170 |
| 200 | 543 | 568 | 610 | 1560 | 1820 | 167.5 | 187.6 | 202.5 |
