產地	河南
額定電流	315A
使用壽命	五年
售后服務	一年保修
外形尺寸	非標定制
殼體防護等級	IP65
經營模式	自產自銷
品牌	華隆
型號	PXK
質量認證	CCC

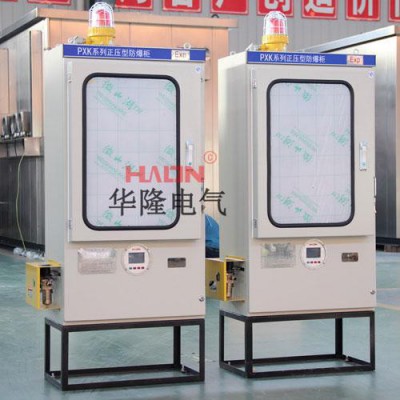

防爆正壓柜產品介紹

防爆正壓柜由柜體、自控系統、布氣系統、報警系統、配電系統組成，柜體分為正壓腔和副腔，正壓腔內裝儀器、儀表、PLC觸摸屏等配電系統元件，副腔內裝正壓防爆自控系統、報警系統、進出電纜，作為三相四線制（380V/220V）交流低壓電器，保障配電系統和檢測儀表、分析儀、觸摸屏、大功率變頻器在防爆區域的安全運行，適用于化工、石油、海上鉆井平臺、煙氣分析、水質分析、冶金、輕工、紡織、生物工程、航天航空等領域的危險性氣體或粉塵環境。

防爆正壓柜防爆原理
采用介質隔離點燃源的防爆措施，防爆正壓柜內充滿潔凈壓縮氣體，使柜體形成微正壓環境，與外部形成壓力差，外部易燃易爆的混合性氣體和粉塵無法進入柜內，接觸不到帶電元件運行時產生的電火花，從而達到防爆目的。
防爆正壓柜特點
1.適用范圍廣，防爆1區選用px型防爆正壓柜，2區選用pz型防爆正壓柜，粉塵21、22區選用pd型防爆正壓柜；
2.使用方式多，有通風型和補償型，通風型防爆正壓柜為不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱功能，適用于解決大功率變頻器的散熱問題；補償型為間斷性供氣，正壓腔具有良好的密封性，耗氣量小，節約使用成本；
3.采用GGD柜架或箱式，碳鋼或不銹鋼材質，表面靜電噴塑，外形美觀，柜體上下結構，可掛式、立式、落地式安裝，可底部、左右兩側、后側，前門操作，后門檢修；
4.自控系統采用IIC級正壓防爆控制器，具有獨立防爆證書，自控系統液晶顯示屏，集成化高，體積小，運行穩定，具有可視性等優點；
5.具備自動換氣、補氣、超高壓自動報警和排氣、欠壓報警、低壓聯鎖斷電等系列功能，操作使用方便；
6.全新功能，加入實時狀態在線監測功能，用戶可以使用手機微信小程序或電腦后臺查看防爆正壓柜實時狀態和各項參數；
7.現場需具備氣源，進氣氣源為凈化空氣（如：儀表風或壓縮空氣）或氮氣，注意在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全；
8.柜內全部使用均流管，材質為紫銅布管，不僅能過濾掉很多雜物，還能使柜內氣壓保持均衡，防爆性能穩定；
9.觸摸屏和操作面板加裝防護門，防止煙塵，防止誤動作，整柜部件采用304不銹鋼材質，防腐性能好；
10.面板使用防靜電觸摸板，內外接地更安全可靠。
防爆正壓柜技術參數
1.執行標準:GB3836.1、GB3836.2、GB3836.3、GB3836.5、GB3836.9、IEC60079
2.防爆標志:ExdeibmbpxIICT4、ExdeibmbpzIICT4
3.額定電壓:AC220/380V
4.主回路額定電流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A、100A、630A
5.防護等級:IP54
6.防腐等級:WF1、WF2
7. 進線口螺紋:G2~G4
8. 出線口螺紋:G1/2~G3
9.正常工作壓力值:200～300Pa
10壓力報警值:100pa
11.氣源壓力要求:>0.2～0.8MPa
12.換氣時間:30min
13.耗氣量:20m3/h
14.低壓保護值:50pa
15.高壓保護值:400pa
防爆正壓柜安裝調試
a、 柜體安裝
1、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、本產品安裝方式為落地式和壁掛式，本柜設置了專用于固定的安裝孔，具體參數詳見技術附件或產品實物。
3、布線方式為電纜布線，用戶電纜結構可參考相關防爆標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。
5、本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。
6、本產品設置了進氣口和排氣口，供用戶接管。用戶須按“氣路管道布置圖”布置進氣管道，排氣口經過防火閥后在現場排放或引至安全區域排放，用戶現場須提供進氣氣源（保護氣體），氣源壓力一般控制在0.2-0.8MPa，進氣氣源為凈化空氣（如：儀表風）或氮氣，（注意：在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全）。
7、由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。
8、嚴禁進氣氣源為危險性混合氣體??！
b、用戶元件的安裝
1、由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行設定、調試。
2、不得撤拆面板上的電器元件，以免影響柜體的氣密性能。
3、本產品必須由專業電工，進行操作。
4、用戶按我公司提供的電器系統圖、接線圖、端子圖等技術文件，結合產品實際情況逐一對應進行接線。
5、接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當的密封處理。
6、用戶的接線、調試完后，將各門關閉時，一定要保證其密封性能。
7、本柜體必須按要求將接地線接到專用接地螺絲上。
