太陽能道口警示標說明書

型號：SLR-JSZ-DKB-YBE

概述

太陽能道口警示柱由黃閃燈，標體，立桿等組成，適用于全天候工作，利用太陽能充電無須外界電源、 施工周期短，具有攜帶方便,還可單獨用在任何需要警示提醒的場所。

太陽能道口警示標是以太陽高速公路，學校門口、鐵路道口、位于公路上的村口以及偏遠的、交 通流量大、用電不方便而又易發生交通事故的路口。

本產品選用鋰電池，具有過充、放電保護電路，最大限度保護蓄電池。陰雨天可連續工作 8-10 天，可根據需要提供單獨夜間及全天工作功能。

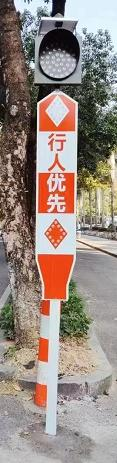

產品圖

性能參數

1 太陽能電池板功率 16V/8W 充滿電可在陰雨天連續工作 8-10 天以上

2 鋰電池 11.1V,5AH

3 工作電流 0.4A

4 功率 ≦5W

5 反光膜 3M 超強級紅白間隔 中間貼行人優先漢字

6 閃爍頻率 紅白各連續閃爍 5 次變換，周期變換 30 次/分鐘

7 占空比 1：3

8 可視距離 ≥800m

9 可視角度 ≥30o

10 工作環境溫度 －25℃～+75℃,濕度 5%-93%

11 發光亮度 ≥4000cd/ m2

12 光源壽命 超高亮度發光二極管 LED，≤10 萬小時

13 抗風壓 ≥1.5KN/ m2

14 LED 顆數 紅：16，白：16，黃：36，共 68 顆 ￠5mmLED 燈，￠24mm 燈杯

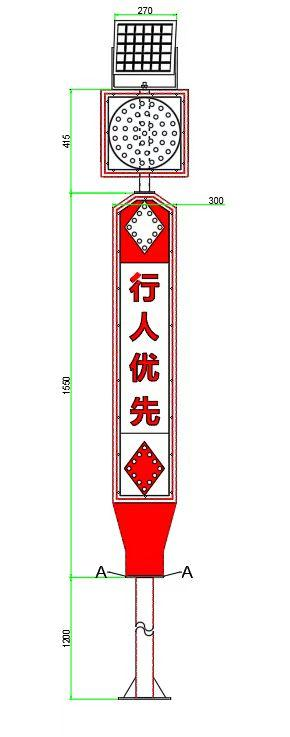

15 產品尺寸 整體尺寸：3200*300*80MM 黃閃燈：370*370MM 標體尺寸：1600*300*80MM 柱子：75*75*1200MM

安裝說明

1． 將太陽能板與黃閃燈的 2 芯對接頭相連接并擰緊螺絲。

2． 將黃閃燈和標體的 3 芯線連接，并固定 4 顆螺絲

3． 取出遮陽罩用螺絲固定于黃閃燈四周。

4． 調節太陽能電池板的方位，太陽能板方向朝南 30°安裝。

5． 遮擋太陽能板避開光線，黃閃燈和標體都發亮且正常閃爍；移開遮擋物，黃閃燈正常亮，標 體熄滅。

6． 根據箱體底部螺絲孔位及尺寸，與底部立柱對接安裝。

7． 檢查整體方位，確定無誤后，則安裝完畢。
